खराद ड्रिलिंग और दोहन धागा प्रसंस्करण विधि और टूलींग डिजाइन

खराद मशीनिंग के दौरान, भागों लगातार घूमते हैं, जो अन्य मशीन टूल्स की तुलना में अधिक कुशल है। हालांकि, छोटे भागों और बड़ी संख्या में भागों के मामले में, चक पर भागों की बार-बार स्थापना और हटाने में एक लंबा समय लगेगा और सापेक्ष दक्षता कम हो जाएगी। सहायक समय को कम करने और प्रसंस्करण दक्षता में सुधार करने के लिए, अनुसंधान और डिजाइन चक पर उपकरण स्थापित करता है और लगातार घुमाता है। भागों केवल फ़ीड आंदोलन करते हैं। जब भाग को बदल दिया जाता है, तो उपकरण घूमता रह सकता है, और प्रतिस्थापन भाग सरल और सुविधाजनक होता है, और समय कम होता है।

एक कंपनी ने हेक्स नट भागों के एक बैच को संसाधित किया, आकार M 20, जिसे ड्रिलिंग और टैपिंग की आवश्यकता थी। ड्रिल या टैप आंदोलन को काटने के लिए चक पर स्थापित किया गया था, और यह हिस्सा फीड मूवमेंट के लिए टूल होल्डर पर स्थापित किया गया था। प्रभाव।

नट संरचना विश्लेषण और प्रसंस्करण विशेषताओं

अखरोट सामग्री 45 स्टील है, खाली ठंडा फोर्जिंग रिक्त है, आंतरिक छेद में 2 मिमी का प्रसंस्करण भत्ता है, और बाहरी हेक्सागोनल रूपरेखा का आकार मूल रूप से एक समान है, प्रसंस्करण के बिना। प्रसंस्करण करते समय, पहले आंतरिक छेद के 2 मिमी अतिरिक्त को निकालना आवश्यक होता है, और फिर धागा को पूरा करने के लिए टैप से टैप करें। खराद के साथ अखरोट के पेंच को एक तीन अखरोट के आत्म-केंद्रित चक पर एक अखरोट को जकड़ना है, और फिर आंतरिक छेद और पेंच को संसाधित करने के लिए एक मोड़ उपकरण का उपयोग करें, या ड्रिल बिट को स्थापित करें और खराद के टेलस्टॉक पर टैप करें , का उपयोग करने के लिए ड्रिल बिट टैप पेंच धागा ड्रिल। उपरोक्त दो विधियों का उपयोग करते हुए, चक पर एक एकल नट खाली स्थापित किया जाता है, नट घूमता है, और मोड़ उपकरण या ड्रिल बिट (नल) फ़ीड आंदोलन में खिलाया जाता है। ऑपरेशन दोहराया जाता है, जो समय लेने वाली और श्रम-गहन है, और प्रसंस्करण दक्षता कम है। प्रसंस्करण की गति में सुधार करने के लिए, अनुसंधान ने एक सरल टूलींग डिजाइन करने का निर्णय लिया, ड्रिल बिट स्थापित करें या तीन-जबड़े के आत्म-केंद्रित चक पर टैप करें, और रोटरी गति बनाएं, और संसाधित होने वाले नट को टूलींग पर स्थापित किया गया है , और फ़ीड गति प्रसंस्करण मोड का गठन करती है।

डिजाइन और ड्रिलिंग विधियों और टूलींग का उपयोग

ड्रिल या टैप के रोटेशन और नट के फीड मूवमेंट के विचार के अनुसार, थ्री-जॉ सेल्फ-सेंटिंग चक पर ड्रिल या टैप इंस्टॉल करें, एक साधारण टूलिंग डिज़ाइन करें, टूलिंग में संसाधित होने के लिए नट स्थापित करें, टूल धारक पर टूलिंग स्थापित करें, टूल पोस्ट द्वारा फ़ीड गति का एहसास करने के लिए अक्षीय रूप से चलता है। ड्रिलिंग विधि और टूलिंग डिज़ाइन चित्र 1 में दिखाए गए हैं।

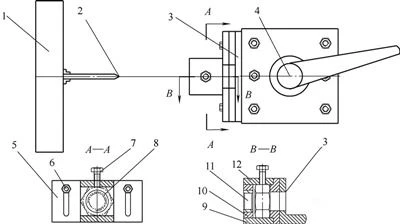

चित्रा 1 ड्रिलिंग विधि और टूलिंग डिज़ाइन का स्केच

1. खराद चक

2. ड्रिल

3. झुकने वाली प्लेट का सहारा लें

4. औज़ार धारक

5. कनेक्टिंग प्लेट

6. कपलिंग बोल्ट

7. बोल्ट सेट करें

8. अखरोट को संसाधित किया जाना है

9. बेस प्लेट

10. फ्रंट एंड प्लेट

11. आस्तीन का ड्रिल

12. ऊपरी आवरण प्लेट

अखरोट को स्थापित करने के लिए टूलिंग सहायक झुकने प्लेट 3, कनेक्टिंग प्लेट 5, कनेक्टिंग बोल्ट 6, पोज़िशनिंग बोल्ट 7, ड्रिल आस्तीन {से बना है। {4}}, ऊपरी आवरण प्लेट 12, सामने के सिरे की प्लेट 10 और नीचे की प्लेट 9, आदि समर्थन झुकने वाली प्लेट 3 खराद पर स्थापित है टूल पोस्ट, और लंबे छेदों को कनेक्टिंग प्लेट 5 के दोनों किनारों पर बनाया जाता है, और कनेक्टिंग बोल्ट 6 सहायक झुकने प्लेट से जुड़ा होता है। लंबे छेद के अस्तित्व के कारण, प्रसंस्करण स्थिति को निर्धारित करने के लिए युग्मन प्लेट सहायक झुकने प्लेट पर ऊपर और नीचे जा सकती है। सेट बोल्ट 7 ऊपरी कवर प्लेट 12 पर स्थापित किया गया है, टूलींग में प्रसंस्करण अखरोट स्थापित होने के बाद, इसे लॉक करने के लिए बोल्ट को कस लें। ड्रिल आस्तीन 11 फ्रंट एंड प्लेट में स्थापित किया गया है और सटीक प्रसंस्करण सुनिश्चित करने के लिए ड्रिल बिट या टैप का मार्गदर्शन करने के लिए उपयोग किया जाता है। ड्रिल आस्तीन 45 स्टील सामग्री से बना है और पहनने के प्रतिरोध को सुनिश्चित करने के लिए बुझाया गया है। ऊपरी आवरण प्लेट 12, सामने के सिरे की प्लेट 10, नीचे की प्लेट 9, और कनेक्टिंग प्लेट 5 वेल्डिंग द्वारा एकीकृत की जाती है। इसकी चौड़ाई संसाधित करने के लिए अखरोट के षट्भुज के अधिकतम आकार के बराबर है।

प्रसंस्करण से पहले, तीन-जबड़े आत्म-चक पर ड्रिल बिट स्थापित करें और इसे लॉक करें। फिर खराद उपकरण पोस्ट पर समर्थन प्लेट 3 स्थापित करें और इसे लॉक करें। टूलींग को समर्थन प्लेट में स्थापित करें, इसे स्तर दें, और युग्मन बोल्ट को थोड़ा कस लें।

पहले टुकड़े को संसाधित किया जाता है, अखरोट को साइड से टूलींग में संसाधित करने के लिए डाल दिया जाता है, जब तक कि यह टूलींग की चौड़ाई से अधिक न हो, अखरोट को ठीक करने के लिए कस बोल्ट 7 को कस लें। इसे ठीक से समझो। कनेक्टिंग प्लेट को 5 ऊपर और नीचे ले जाएं, और स्लाइड धारक को खराद के अक्ष पर लंबवत उपकरण धारक में ले जाएं। ड्रिल आस्तीन के केंद्र और खराद के मोड़ केंद्र की स्थिति निर्धारित करें। यह पुष्टि करने के बाद कि दोनों संयोग हैं, कनेक्टिंग बोल्ट 6 को कस लें और स्लाइड प्लेट को लॉक करें। प्रसंस्करण की शुरुआत में, धुरी घुमाए जाने के लिए ड्रिल बिट को ड्राइव करता है, और उपकरण धारक की छोटी स्लाइड को अक्षीय रूप से आगे बढ़ाता है, और ड्रिल बिट ड्रिल आस्तीन के गाइड के माध्यम से ड्रिलिंग ऑपरेशन का मार्गदर्शन करता है। ड्रिल बिट युग्मन प्लेट पर छेद में घुसने के बाद, यह निर्धारित किया जाता है कि ड्रिलिंग पूरा हो गया है। टूल पोस्ट की छोटी स्लाइड को पीछे की ओर ले जाएँ, ड्रिल बिट टूलिंग को छोड़ता है, सेट बोल्ट 7 को ढीला करें, दूसरी नट को साइड से डालें, पहले नट को निचोड़ कर निकाल लें। सेट बोल्ट को 7 फिर से कस लें और अखरोट को लॉक करें। टूल पोस्ट की छोटी स्लाइड को स्थानांतरित करें, और दूसरा प्रसंस्करण शुरू होता है। ड्रिल बिट पूरे प्रसंस्करण प्रक्रिया में घूमता रहता है, और केवल उपकरण धारक अक्षीय रूप से चलता है। चूंकि पहले टुकड़े का सुधार पूरा हो गया है, बाद के प्रसंस्करण में सुधार प्रक्रिया की आवश्यकता नहीं है, जो प्रसंस्करण दक्षता में सुधार करता है।

टेपिंग टूलिंग का डिज़ाइन

आंतरिक थ्रेड्स को टैप करते समय, मशीन टूल के स्क्रू और टैप के बीच संचरण त्रुटि को रोकने के लिए और थ्रेड बकलिंग की घटना का कारण बनता है, एक विशेष टैपिंग टूल चक डिज़ाइन किया गया है, जैसा कि चित्र 2 में दिखाया गया है।

चित्र 2 टैपिंग टूलिंग डिज़ाइन का स्केच

1. नल टोटी

2. आस्तीन का ड्रिल

3. बोल्ट सेट करें

4. दबाना

5. बेलनाकार पिन

क्लैम्प 4 का एक छोर तीन-जबड़े के स्व-केंद्रित चक पर स्थापित किया गया है, और दूसरे छोर को आंतरिक छेद में ड्रिल आस्तीन के साथ स्थापित किया गया है। बेलनाकार पिन 5 के साथ उपयोग के लिए क्लैंप पर अक्षीय रूप से प्रवेश किया जाता है और संसाधित किया जाता है। ड्रिल आस्तीन का उपयोग नल को पकड़ने के लिए किया जाता है। यह हिस्सा 45 स्टील से बना है और बुझा हुआ है। बेलनाकार पिन 5 ड्रिल आस्तीन के रोटेशन को चलाने के लिए ड्रिल आस्तीन के साथ एक हस्तक्षेप फिट है, और ड्रिल आस्तीन को 4 अक्षीय आंदोलन के मिमी को सक्षम करने के लिए क्लैंप पर लंबे छेद के साथ सहयोग करता है। ट्रांसमिशन त्रुटियों को खत्म करने और बकसुआ को रोकने के लिए। । सेट बोल्ट 3 मुख्य रूप से नल को कसने का काम करता है।

थ्रेड बकसुआ का दोहन करते समय, पहले ड्रिल बिट को हटा दें, तीन-जबड़े के स्व-केंद्रित चक पर टैपिंग टूल चक को स्थापित करें, और इसे लॉक करें। टूल धारक पर स्थापित टूलिंग की स्थिति अपरिवर्तित बनी हुई है, और टैप किए जाने वाले नट को टूलिंग में खिलाया जाता है, और सेट बोल्ट 7 FIG में। 1 धागे को टैप करने के लिए कड़ा किया जाता है। स्पिंडल टैप को घुमाने के लिए ड्राइव करता है, और उपकरण धारक आगे बढ़ता है। नल का कटिंग भाग अखरोट के माध्यम से गुजरने के बाद, स्पिंडल उलट जाता है और उपकरण को पीछे हटा देता है, और उपकरण धारक आगे की ओर बढ़ता है। पहले अखरोट का दोहन किया जाता है। फिर दूसरे नट को खिलाएं और एक ही समय में पहले नट को बाहर निकालें, उपरोक्त ऑपरेशन को दोहराएं, और इसी तरह।

निष्कर्ष

एक ही खराद प्रसंस्करण विधि, सरल टूलींग का उपयोग करना, उपकरण और भागों की स्थापना स्थिति को बदलना, उपकरण की कटिंग गति और भागों की फ़ीड गति का एहसास करता है, काटने की गति को तेज करता है, संचालन प्रक्रिया को सरल करता है, समय और श्रम बचाता है , और प्रसंस्करण दक्षता में सुधार करता है।
